Tilguti kohvimasin PCBA

Hiinast pärit professionaalse PCBA tootja ja tarnijana pakub SUNSAM kohandatud lahendusi, pakub tasuta proove ja konkurentsivõimelisi hulgimüügipakkumisi, tagades kvaliteetsete toodete hõlpsa kättesaadavuse.

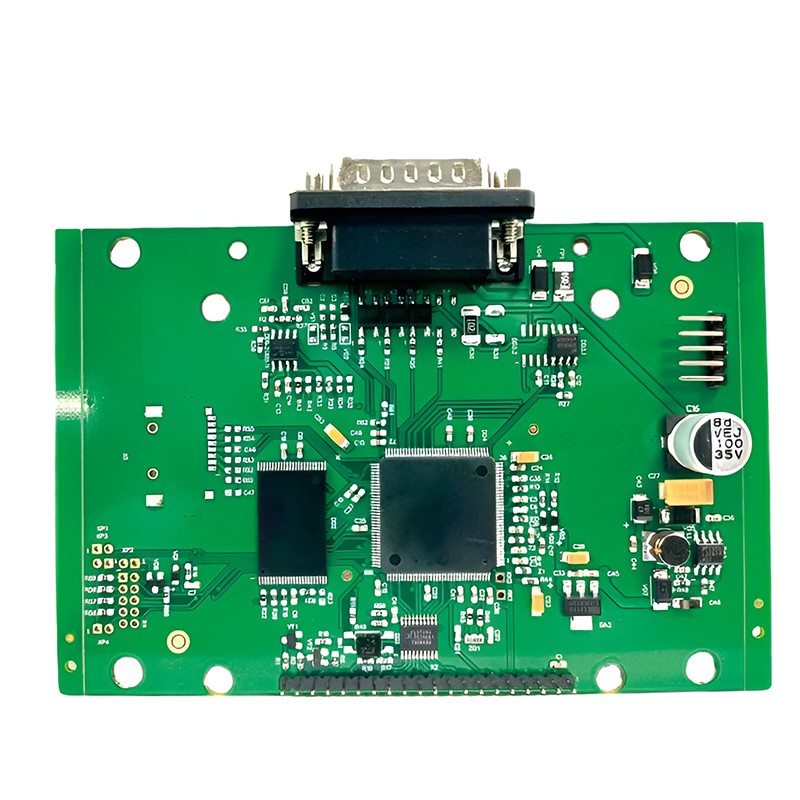

See kvaliteetne tilguti kohvimasin PCBA on automaatse filtriga kohvimasina peamine juhtplaat. Koordineerib vee soojendamise tsüklit, keetmise käivitamist ja soojas hoidmise funktsioone. SUNSAM kujundas selle plaadi nii, et see sobiks erinevate masinamudelite ja erineva mahuti mahuga.

Riistvara disaini arhitektuur

PCBA projekteerimisel rõhutab SUNSAM puhast paigutust, et vähendada müra ja soojusjuhtimist. Kvaliteetse tilguti kohvimasina PCBA jaoks kasutame 2-kihilist FR-4 plaati, spetsiaalset maandusplaati. Komponent on paigutatud nii, et see eraldab võimsust reguleerivad osad signaalidest. See võimaldab seadmel stabiilsemalt töötada.

Temperatuuri juhtimine ja tsükli juhtimine

Selle tilguti kohvimasina PCBA üks peamisi funktsioone on pideva kuumuse säilitamine. See kontrollib pidevalt temperatuuri termistori abil ja reguleerib kütteelementi. See juhib ka ajastatud keetmistsükleid ja automaatset väljalülitamist, mis mõlemad on tilgakohvimasinas tavalised.

Kasutajaliides ja programmeeritavus

PCBA toetab standardseid kasutajaliideseid, nagu nupupadjad ja digitaalkuvarite draiverid. See võimaldab teil määrata joogi kangust ja seda, millal see automaatselt tõmbama hakkab. Drip Coffee Maker PCBA selline paindlikkus võimaldab tootjatel kasutada erinevate funktsioonide jaoks ühte plaadi kujundust.

Elektriohutuse ja vastavuse kaalutlused

SUNSAMi disainil on seadme ohutuse tagamiseks standardsed vahekaugused ja komponentide hinnangud. PCBA paigutusel on vajalik isolatsioonikaugus ja kaitsmed. Need disainivalikud tehakse selleks, et aidata tootjatel järgida kodumasinate elektriohutuse eeskirju.

Tehnilised parameetrid

- Tööpinge: 120V AC/220-240V AC versioon saadaval
- Max. Koormusvool: 10A (takistusküte)
- Mikrokontroller: 8-bitine MCU koos sisseehitatud taimeriga
- Temperatuuri reguleerimise vahemik: 92°C ±3°C (tõmbefaas)
- Tahvli mõõtmed: 120mm x 80mm
- Pistikute tüübid: Standardne JST, klemmiplokk

Integratsiooni ja tootmise tugi

See tilguti kohvimasina PCBA on mõeldud lihtsalt lõpptoote komplekti integreerimiseks. SUNSAM tarnib hankimiseks ja tootmiseks põhjalikke projekteerimisfaile, nagu Gerber ja koostejoonised. Tahvli paigutus on loodud nii, et juhtmestiku ühendamine oleks tilgakohvimasina valmistamise ajal lihtne.
