CT12350 elektriline kiirveeboiler PCBA

CT12350 kiirelektriline veesoojendi PCBA

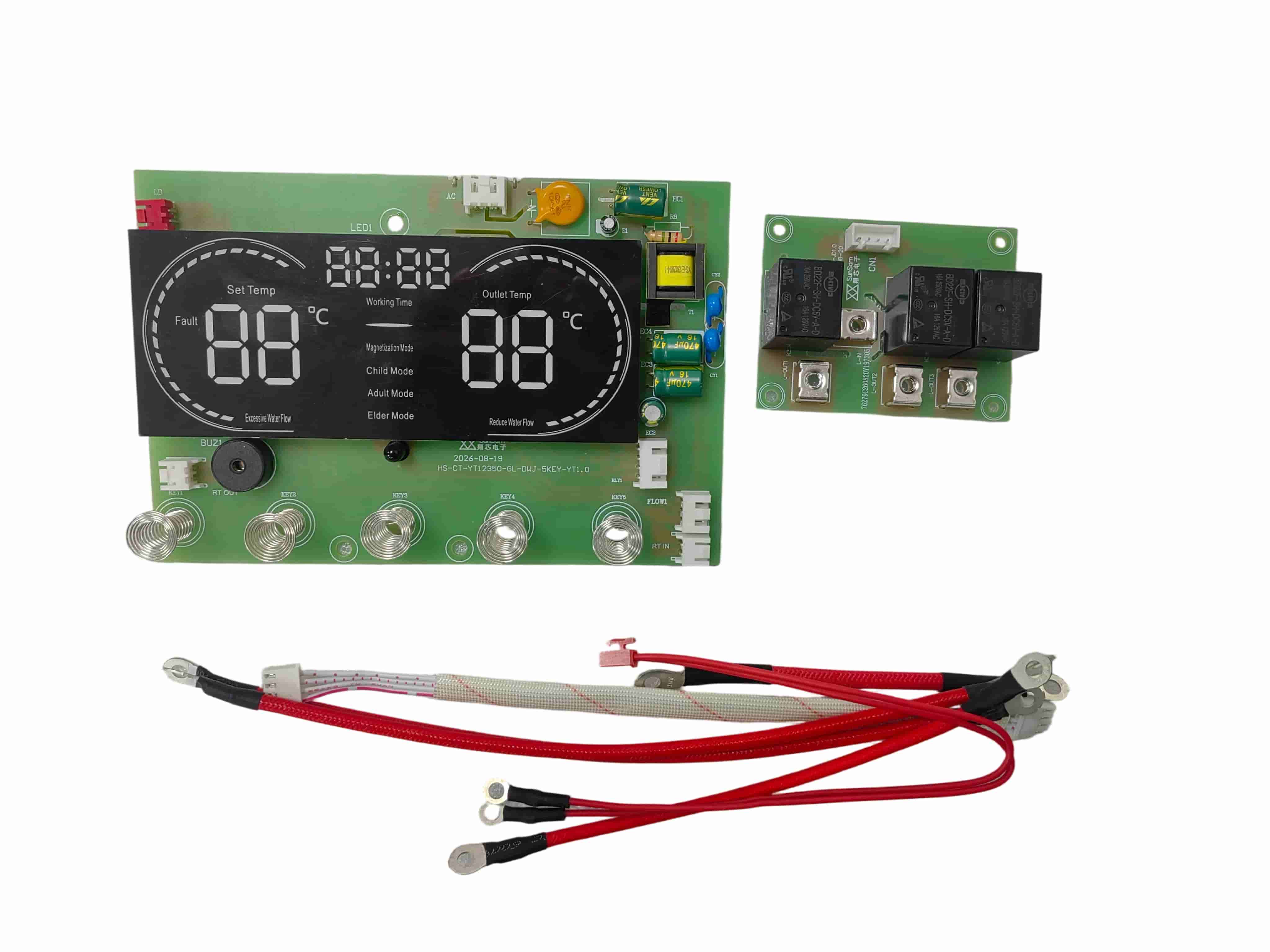

CT12350 Instant elektriboiler PCBA on integreeritud juhtimislahendus, mis on välja töötatud 220 V, 6 kW kiirveeküttesüsteemide jaoks. See ühendab astmelise kütte juhtimise, veevoolu tuvastamise, temperatuuri reguleerimise, LED-ekraani juhtimise ja mitu veakaitse funktsiooni ühel PCBA-l.

Kodumajapidamises kasutatavate kiirveeboilerite ja kohandatud kuumaveeseadmete jaoks mõeldud CT12350 toetab riistvara, püsivara, kuvari ja liidese kohandamist erinevate OEM- ja ODM-projektide jaoks.

6 kW küttejuhtimine seitsme võimsusastmega

Testitud lülitusrežiimi toiteallika versioon töötab AC 150–280 V sagedusel 50 Hz. Nimipingel AC 220 V toetab PCBA maksimaalset küttekoormust 6000 W ja juhib kolme kütteväljundi rühma.

Paindlikumaks temperatuuri reguleerimiseks on saadaval seitse võimsustaset:

- Tase 1: 1400 W

- Tase 2: 2200 W

- Tase 3: 2400 W

- Tase 4: 3600 W

- Tase 5: 3800 W

- Tase 6: 4600 W

- Tase 7: 6000 W

Mitmetasandiline küttekonstruktsioon võimaldab kontrolleril valida sobiva väljundi vastavalt töörežiimile, veetemperatuurile ja küttevajadusele.

Intelligentne konstantse temperatuuri juhtimine

CT12350 veesoojendi juhtplaat tagab reguleeritava temperatuurivahemiku 30–55 °C. Temperatuuri tuvastamiseks ja kontrolli tagasisideks kasutatakse 50 kΩ NTC temperatuuriandurit.

AI-režiimis valib PCBA automaatselt sobiva võimsustaseme ja sihttemperatuuri vastavalt sisselaskevee temperatuurile. Programmeeritud AI temperatuuri seaded jäävad vahemikku 39°C kuni 45°C katsearuandes registreeritud sisselasketemperatuuri tingimustes.

Mugavaks tööks on saadaval ka kolm temperatuurirežiimi:

- Lapserežiim: 38°C

- Täiskasvanute režiim: 42°C

- Vanemrežiim: 45°C

Kontroller toetab automaatset kalibreerimist ja konstantse temperatuuri parameetrite mälu. Salvestatud proovitestide põhjal sisselasketemperatuuril 25 °C ja voolukiirustel 1,5 l/min ja 3 l/min jäi mõõdetud väljalasketemperatuur testitud seadepunktide juures ligikaudu ±2 °C piiresse.

Veevoolu aktiveerimine ja ooterežiimi juhtimine

PCBA käivitab kütte reguleerimise protsessi, kui tuvastatud veevool jõuab ligikaudu 1,5 l/min. Kuumutamine peatub, kui vooluhulk väheneb ligikaudu 1,3 l/min.

Kui veevoolu ei tuvastata, lülitub kontroller umbes kahe sekundi pärast ooterežiimi. Ekraani saab uuesti aktiveerida, vajutades klahvi või taastades veevoolu. See juhtimisloogika aitab koordineerida küttetööd tegeliku veevajadusega.

Puutejuhtimine ja LED-ekraan

CT12350 kiirelektriline veesoojendi PCBA pakub viit peamist juhtklahvi:

- Võimsus

- Temperatuuri või võimsuse tõus

- Temperatuuri või võimsuse langus

- AI

- Režiimi valik

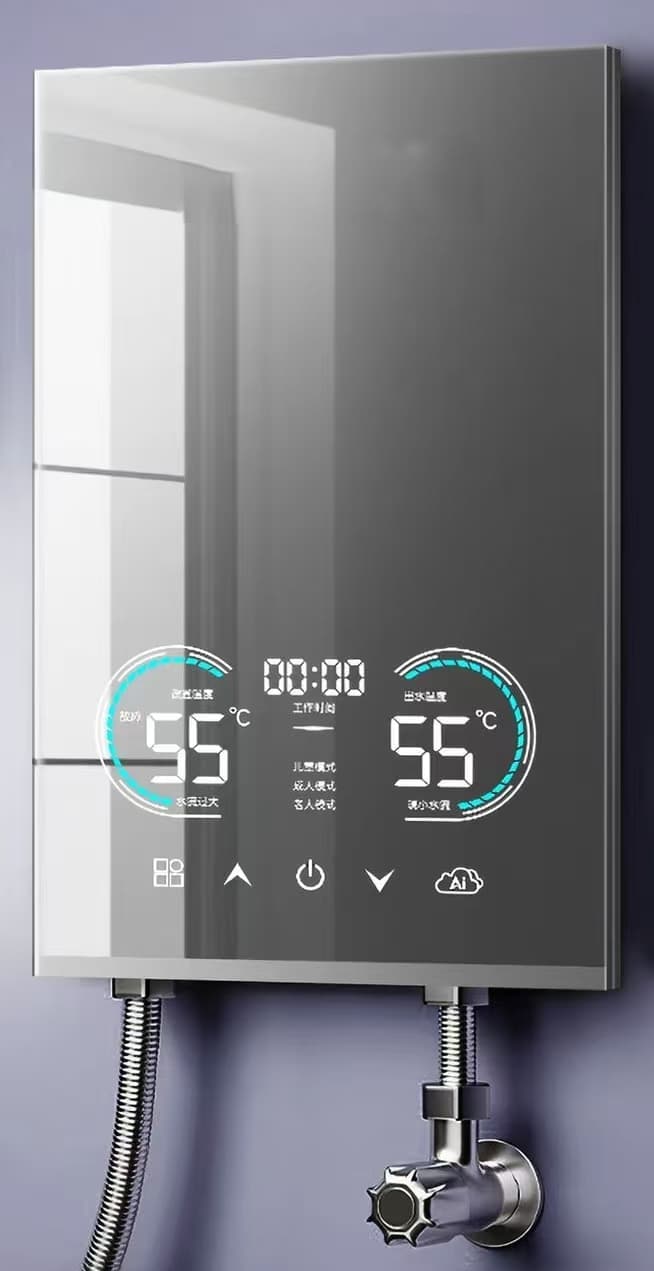

Puutetundliku juhtliidesega saab töötada pindpaigaldatud 4 mm klaaspaneeli või 2 mm plastpaneeli kaudu, võimaldades seadme tootjal välja töötada erinevaid esipaneeli kujundusi.

LED-ekraan võib näidata:

- Väljavooluvee temperatuur

- Seadke temperatuur

- Tööaeg

- Kütte olek

- Sisselülitatud olek

- Valitud töörežiim

- Veakoodid

Kuva ikoone ja liidese paigutust saab kohandada vastavalt toote välimusele ja kliendi nõudmistele.

Mitu veakaitse funktsiooni

CT12350 sisaldab mitmeid juhtimis- ja tõrkediagnostika funktsioone kiirveeboilerite jaoks.

Kui väljundtemperatuur jõuab 63 °C-ni, vähendab kontroller automaatselt küttevõimsust ühe võimsusastme võrra. Kui temperatuur jõuab 65°C või üle selle, aktiveerub E4 ületemperatuurihäire ja küte peatub. Tavaline töö võib jätkuda pärast seda, kui temperatuur langeb alla 55°C.

Kontroller toetab ka:

- E1 lekkevea alarm ja kütte väljalülitamine

- E2 väljalasketemperatuuri anduri avatud voolu või lühise kaitse

- Automaatne taastumine pärast temperatuurianduri tõrke kõrvaldamist

- Veakoodi ekraan kontrolli ja hoolduse hõlbustamiseks

Lõplik kaitsevõime sõltub kogu seadme konstruktsioonist, anduritest, juhtmestikust, küttesüsteemist ja muudest ohutuskomponentidest.

Peamised tehnilised andmed

| Parameeter | Spetsifikatsioon |

|---|---|

| Tootemudel | CT12350 |

| Toote tüüp | Kiirelektriline veesoojendi PCBA |

| Juhtpaneeli disain | Isoleeritud integreeritud juhtpaneel |

| Tööpinge | AC 150–280 V, 50 Hz |

| Nimipinge | AC 220 V |

| Maksimaalne küttekoormus | 6000 W |

| Kütte juhtväljundid | 3 rühma |

| Võimsustasemed | 7 taset |

| Temperatuuri seadistusvahemik | 30–55°C |

| Aktiveerimise voolukiirus | 1,5 l/min |

| Väljalülitusvoolukiirus | 1,3 l/min |

| Temperatuuriandur | 50 kΩ NTC temperatuuril 25°C |

| Eelseadistatud režiimid | Laps 38°C, täiskasvanu 42°C, seenior 45°C |

| Puutepaneeli ühilduvus | 4 mm klaas- või 2 mm plastpaneel |

| Töötemperatuur | −15°C kuni 65°C |

| Töö niiskus | 10–95% suhteline niiskus |

Näidiste testimine ja toimivuse kontrollimine

Näidiskontrolli ajal töötas lülitusrežiimi toiteallika versioon pidevalt kaheksa tundi vahelduvvoolul 280 V ilma ebatavalise jõudluseta. Süsteem töötas ka kaheksa tundi katsekeskkonnas temperatuuril 65 °C ja suhtelise õhuniiskuse juures 90%.

Need tulemused on seotud testitud proovi ja kindlaksmääratud katsetingimustega. Lõplikud elektri-, keskkonna- ja ohutusnõuded tuleks uuesti kontrollida pärast seda, kui PCBA on integreeritud kliendi täielikku veesoojendisse.

OEM ja ODM PCBA kohandamine

CT12350 saab kasutada viitejuhtimisplatvormina kohandatud kiirveeboilerite projektide jaoks. Saadaolevate inseneri- ja tootmisteenuste hulka kuuluvad:

- PCBA riistvara disain

- Manustatud püsivara arendamine

- Kütte-juhtimise loogika kohandamine

- Ekraani ja puutetundliku liidese kohandamine

- Pistiku ja juhtmestiku kohandamine

- Temperatuuri ja vooluanduri sobitamine

- Komponentide hankimine

- SMT ja DIP kokkupanek

- Funktsionaalne testimine

- Prototüüpide ja partiide tootmine

Projekti hindamiseks saavad kliendid esitada vajaliku tööpinge, küttevõimsuse, toote mõõtmed, ekraani kujunduse, andurite spetsifikatsioonid, juhtmestiku ja ohutusstandardid.

Rakendused

Juhtplatvorm CT12350 sobib:

- Majapidamises kasutatavad kiirelektrilised veeboilerid

- Kiirelektrilised dušiboilerid

- Kompaktsed seinale paigaldatavad veeboilerid

- Vannitoas ja köögis soojaveetehnika

- Kohandatud OEM- ja ODM-veeküttesüsteemid

Kui töötate välja 220 V kiirveesoojendit ja vajate kohandatavat 6 kW juht-PCBA-d, võtke ühendust SunSamiga ja esitage oma toote spetsifikatsioonid, joonised või olemasolevad näidised. Meie insenerimeeskond saab hinnata kontrollinõudeid ja koostada sobiva PCBA arendus- ja tootmisettepaneku.
